Высокодисперсионный вихретоковый порошковый классификатор

Преимущества продукта

1. Он использует двухступенчатое разделение и трехступенчатую дисперсию, что обеспечивает высокую точность классификации и на 20–30 % более высокую эффективность классификации по сравнению с традиционными классификаторами O-SEPA.
2. Его рациональная структура позволяет широко варьировать объем классификационного воздуха, производительность и скорость подачи, не влияя на эффективность классификации, что приводит к высокостабильным характеристикам классификации.
3. Его стабильный принцип классификации объединяет несколько принципов классификации и использует аэродинамический анализ для оптимизации всего поля потока, значительно снижая сопротивление оборудования, достигая высокой эффективности классификации и значительно снижая потребление энергии. Ротор классификатора оснащен запатентованным вихретоковым выпрямителем, обеспечивающим относительную погрешность менее 5% в поле воздушного потока.
4. Классификатор использует бесступенчатую регулировку скорости, что обеспечивает удобную регулировку тонкости и надежную чувствительность.
5. Новая конструкция уплотнения нижнего подшипника главного вала эффективно устраняет такие проблемы, как попадание пыли и утечка смазочного масла, эффективно продлевая срок службы классификатора.

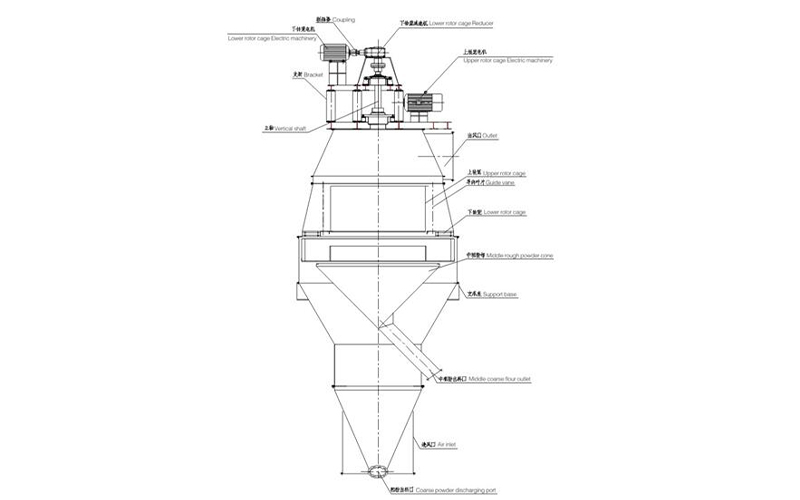

Принцип работы

Материал, выходящий из мельницы, подается через элеватор через два боковых входа. Вращающийся распределитель равномерно распределяет материал в восходящем потоке воздуха между корпусом и распределителем, где он проходит первоначальную классификацию. Недисперсные агломераты и крупные частицы попадают в очистное устройство. Первичный и вторичный поток воздуха через очистное устройство дополнительно очищает материал под распределителем, позволяя крупным частицам погружаться в конус сбора крупного порошка. Оставшийся материал вместе с восходящим потоком воздуха снова поступает в поток воздуха между корпусом и распределителем.

Запыленный газ направляется направляющими лопатками в зону первичного разделения между вращающейся клеткой и направляющими лопатками. Принцип разделения обеспечивает эффективное разделение за счет уравновешивания центробежной силы и сопротивления воздуха (силы Стокса). При вращении ротора клетки, состоящего из вертикальных лопастей, перепад давления между внутренней и внешней частью ротора поддерживает постоянное значение по всей зоне разделения, обеспечивая стабильный и равномерный поток воздуха и создавая оптимальные условия для точного разделения. Каждая частица получает множество возможностей для разделения сверху вниз. Регулируя скорость ротора, частицы, соответствующие размеру разреза, попадают в полость ротора. Затем они переносятся потоком воздуха через верхнее выпускное отверстие и собираются в рукавном фильтре, откуда впоследствии транспортируются к готовому продукту. Частицы, превышающие размер реза, поступают в конус средне-крупного порошка через зазор между ротором и верхним фланцем конуса средне-крупного порошка, направляются в желоб грубого порошка через псевдоожижающее устройство и возвращаются в шлифовальную головку.

Технические характеристики
