Струйная мельница с псевдоожиженным слоем

Преимущества продукта

1. Диапазон размеров частиц (D50): 1–45 микрон, с превосходной сферичностью и узким распределением размеров частиц.
2. Процесс измельчения осуществляется путем столкновения самих материалов, что обеспечивает полностью автогенное измельчение, высокую чистоту продукта и минимальный износ оборудования.
3. Постоянное или низкотемпературное измельчение без использования среды особенно подходит для измельчения термочувствительных, легкоплавких, сахаросодержащих и летучих материалов.
4. Подходит для сухого измельчения различных материалов с твердостью по Моосу 9 или менее, особенно для измельчения материалов высокой твердости, высокой чистоты и с высокой добавленной стоимостью.
5. Вся система отличается закрытым измельчением, что обеспечивает низкий уровень запыленности и шума, гарантируя чистый и экологически чистый производственный процесс.
6. Скорость вращения ротора классификатора регулируется переменной частотой, что позволяет гибко регулировать распределение размеров частиц.
7. Система управления программируема и проста в эксплуатации.
8. Дополнительная взрывозащищенная конструкция и возможность модернизации до системы циркуляции азота отвечают требованиям сверхтонкого измельчения легковоспламеняющихся, взрывоопасных и окисляемых материалов.

Принцип работы

Воздушная мельница вместе с циклонным сепаратором, пылеуловителем и вытяжным вентилятором образует полноценную систему измельчения. После фильтрации и сушки сжатый воздух с высокой скоростью впрыскивается в камеру измельчения через сопло Лаваля. На пересечении нескольких потоков воздуха высокого давления материал многократно измельчается за счет столкновения, трения и сдвига. Под действием всасывания вентилятора измельченный материал переносится восходящим потоком воздуха в зону классификации. Мощная центробежная сила, создаваемая высокоскоростной вращающейся классифицирующей турбиной, разделяет крупные и мелкие материалы. Мелкие частицы, соответствующие требуемому размеру частиц, проходят через классифицирующее колесо и собираются в циклонном сепараторе и пылеуловителе, а крупные частицы опускаются в зону измельчения для дальнейшего измельчения.

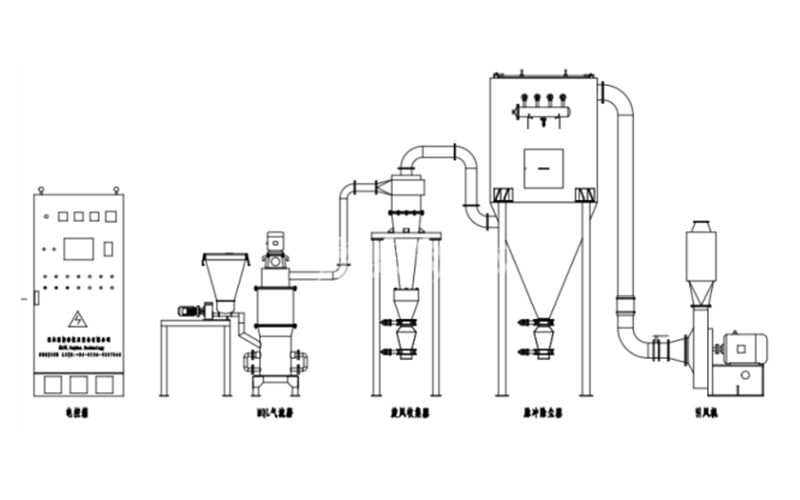

Блок-схема процесса:

Технические характеристики

Горизонтальный тип

Вертикальный тип
