Бесситовая пневматическая установка для производства песка
  • Бесситовая пневматическая установка для производства песка

Бесситовая пневматическая установка для производства песка

Бесситовая воздушно-реакционная сухая пескопроизводственная установка AF, разработанная компанией «Цзянсу JND», использует принципы аэродинамики и сочетает технологию дисперсной поляризации, создавая новую систему производства искусственного песка. Её основное оборудование включает формовочную машину и бесситовый пневматический классификатор песка и щебня AF. Установка состоит из питателя, влажного смесителя, пылеуловителя, коллектора шлама и порошка, а также интеллектуальной системы управления. Эта замкнутая система управления использует в качестве ключевой технологии регулирование модуля тонкости в режиме онлайн. Установка в настоящее время доступна с различной производственной мощностью: 1000 т/ч, 750 т/ч, 500 т/ч, 350 т/ч, 250 т/ч и 150 т/ч. Она может перерабатывать не только искусственно добытую горную породу и природную гальку, но и хвосты с высоким содержанием грязи и воды в высококачественный искусственный песок. Эта высококлассная линия производства искусственного песка предлагает высокую производительность, надежную работу, повышенную энергоэффективность и улучшенные экологические показатели.

отправить запрос
ПРЕДЫДУЩИЙ:：Нет предыдущей статьиСЛЕДУЮЩИЙ：Нет следующей статьи
Преимущества продуктаПринцип работыТехнические характеристики

Преимущества продукта

  1. Большая перерабатывающая мощность с производительностью производства песка до 1000 тонн/час.
  2. Высокая адаптивность, возможность переработки хвостов, отходов и промышленных отходов с высоким содержанием влаги и грязи.
  3. Низкая вибрация, надежная работа.
  4. Централизованное оборудование, компактность и большая экологичность.
  5. Низкие инвестиции, высокие экономические выгоды.

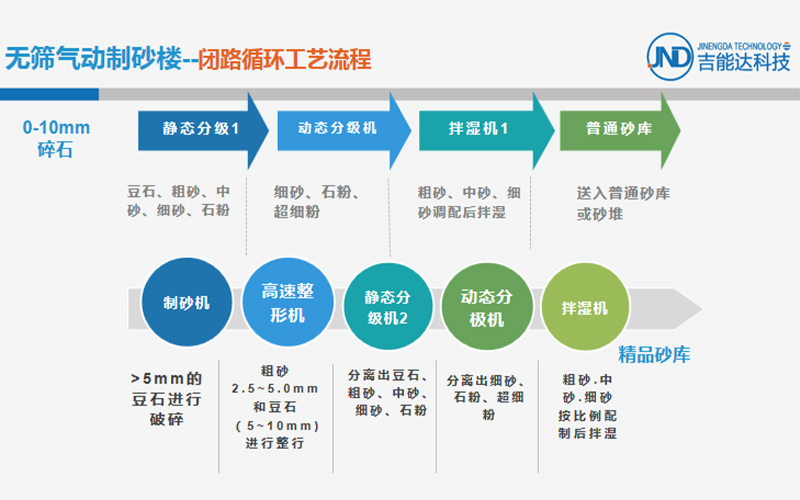

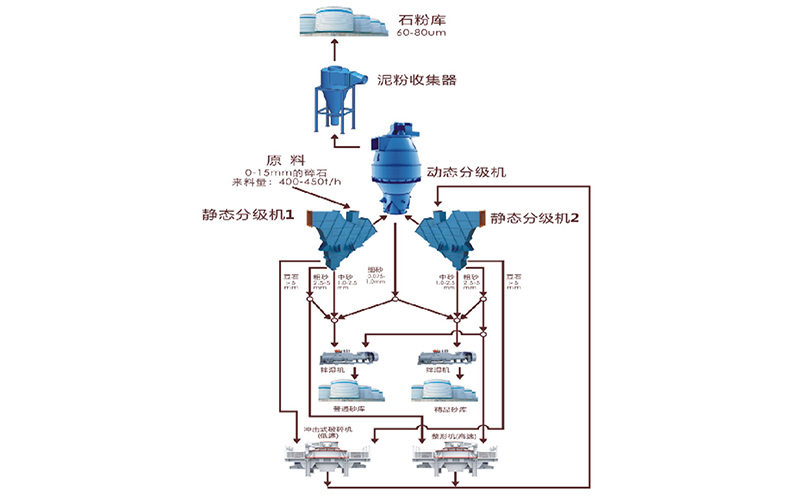

Принцип работы

  1. Технология пневматической сортировки без сита заменяет вибрационные сита малого диаметра 2,5 мм и 1,25 мм, объединяя пылеудаление и сортировку за один раз, обеспечивая высокую эффективность.
  2. Регулируемая скорость ротора и объем воздуха разделяют пять размеров частиц: 0-0,075, 0,075-0,63, 0,63-1,18, 1,18-2,36, 2,36-4,75 и >4,75.
  3. Каскадный питатель точно контролирует соотношение центральной подачи и каскадной подачи, регулируя форму песка и гравия и контролируя содержание мелких частиц.
  4. Высокоскоростная формовочная машина производит кубические частицы песка и гравия с низким содержанием хлопьев, что обеспечивает превосходную форму частиц.
  5. Контроллер градации позволяет производить смешивание песка и гравия в режиме онлайн с любым желаемым градацией и модулем крупности.

Технические характеристики

Технология пылеуловителя с импульсным мешком для воздушного короба JQM-N×32 (64)

Технические параметры Модель JQM3×32 - А JQM4×32 - А JQM5×32 - А JQM6×32 - А JQM4×32 - А JQM5×32 - А JQM6×32 - А JQM7×32 - А JQM8×32 - А
Объем обрабатываемого воздуха (м³/ч) 6900 8930 11200 13390 17800 22300 26700 31200 35700
Скорость фильтрации (м/мин) 1.0 - 2.0
Общая площадь фильтра (м²) 93 124 155 186 248 310 372 434 496
Количество пылеулавливающих устройств 3 4 5 6 4 5 6 7 8
Общее количество фильтровальных мешков 96 128 160 192 256 320 384 448 512
Сопротивление пылеуловителя (Па) 1470 - 1770
Концентрация пыли во входящем газе (г/Нм³) <1000
Концентрация пыли на выходе газа (г/Нм³) <0.05
Эффективность пылеулавливания (%) 99.5 - 99.999
Давление (Па) Очистка пыли сжатым воздухом (5 - 7)×10⁵
Расход (Нм³/мин) Очистка пыли сжатым воздухом 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
Количество (шт.) Электромагнитный импульсный клапан 3 4 5 6 4 5 6 7 8
Спецификация (дюйм) Электромагнитный импульсный клапан 1 1/2" 2 1/2"
Количество (шт.) Подъемный клапан 3 4 5 6 4 5 6 7 8
Спецификация Клапан сброса золы 300×300 мм, Мощность двигателя 1.1 кВт
Спецификация Винтовой конвейер Φ315 мм
Мощность двигателя редуктора Винтовой конвейер 2.2 кВт
Контроллер программы очистки от пыли Входное и выходное напряжение 220 В, контроллеры поставляются производителем как комплектующие
Спецификация фильтровального мешка Φ130 × 2450 мм
Площадь изоляционного слоя 26.5 34 41 48.5 70 94 118 142 176

Таблица технических характеристик пылеуловителя импульсного мешка воздушного короба JQM-N×96

Технические параметры Модель JQM3×32 - А JQM4×32 - А JQM5×32 - А JQM6×32 - А JQM4×32 - А JQM5×32 - А JQM6×32 - А JQM7×32 - А JQM8×32 - А
Объем обрабатываемого воздуха (м³/ч) 6900 8930 11200 13390 17800 22300 26700 31200 35700
Скорость фильтрации (м/мин) 1.0 - 2.0
Общая площадь фильтра (м²) 93 124 155 186 248 310 372 434 496
Количество пылеулавливающих устройств 3 4 5 6 4 5 6 7 8
Общее количество фильтровальных мешков 96 128 160 192 256 320 384 448 512
Сопротивление пылеуловителя (Па) 1470 - 1770
Концентрация пыли во входящем газе (г/Нм³) <1000
Концентрация пыли на выходе газа (г/Нм³) <0.05
Эффективность пылеулавливания (%) 99.5 - 99.999
Давление (Па) Очистка пыли сжатым воздухом (5 - 7)×10⁵
Расход (Нм³/мин) Очистка пыли сжатым воздухом 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
Количество (шт.) Электромагнитный импульсный клапан 3 4 5 6 4 5 6 7 8
Спецификация (дюйм) Электромагнитный импульсный клапан 1 1/2" 2 1/2"
Количество (шт.) Подъемный клапан 3 4 5 6 4 5 6 7 8
Спецификация Клапан сброса золы 300×300 мм, Мощность двигателя 1.1 кВт
Спецификация Винтовой конвейер Φ315 мм
Мощность двигателя редуктора Винтовой конвейер 2.2 кВт
Контроллер программы очистки от пыли Входное и выходное напряжение 220 В, контроллеры поставляются производителем как комплектующие
Спецификация фильтровального мешка Φ130 × 2450 мм
Площадь изоляционного слоя 26.5 34 41 48.5 70 94 118 142 176

Таблица технических характеристик пылеуловителя импульсного мешка воздушного короба JQM-N×128

Технические параметры Модель JQM6×128 - А JQM9×128 - А JQM10×128 - А JQM12×128 - А JQM14×128 - А JQM16×128 - А JQM18×128 - Б JQM20×128 - Б JQM22×128 - Б JQM24×128 - Б JQM24×128 - Б JQM28×128 - Б
Объем обрабатываемого воздуха (м³/ч) 67300 100900 112100 134600 157000 179400 201900 224300 247600 269100 291600 314000
Скорость фильтрации (м/мин) 1.0 - 2.0
Общая площадь фильтра (м²) 935 1402 1558 1869 2181 2492 2804 3115 3427 3738 4050 4361
Количество пылеулавливающих устройств 6 9 10 12 14 16 18 20 22 24 26 28
Общее количество фильтровальных мешков 768 1152 1280 1530 1792 2048 2304 2560 2816 3072 3328 3584
Сопротивление пылеуловителя (Па) 1470 - 1770
Концентрация пыли во входящем газе (г/Нм³) <1000
Концентрация пыли на выходе газа (г/Нм³) <0.05
Эффективность пылеулавливания (%) 99.5 - 99.999
Давление (Па) Очистка пыли сжатым воздухом (5 - 7)×10⁵
Расход воздуха (м³/мин) Очистка пыли сжатым воздухом 3.6 5.4 6 7 8.3 9.5 10.7 12 13.1 14.3 15.5 16.7
Количество (шт.) Электромагнитный импульсный клапан 12 18 20 24 28 32 36 40 44 48 52 56
Спецификация (дюйм) Электромагнитный импульсный клапан 2 1/2"
Количество (шт.) Подъемный клапан 6 9 10 12 14 16 18 20 22 24 26 28
Спецификация Клапан сброса золы 400×400 мм, Мощность двигателя 2.2 кВт
Спецификация Винтовой конвейер Φ400 мм Φ400 мм
Мощность двигателя редуктора Винтовой конвейер 5.5 кВт 5.5 кВт
Воздушный конвейер При концентрации пыли во входном газе >700 г/Нм³ использовать пылеуловители с Входное и выходное напряжение: 220 В, контроллеры поставляются производителем как комплектующие
Контроллер программы очистки от пыли Входное и выходное напряжение: 220 В, контроллеры поставляются производителем как комплектующие
Спецификация фильтровального мешка Φ130 × 3060 мм
Площадь изоляционного слоя 125 196 205 223 247 262 277 292 307 322 337 352
